Cameo nous a présenté il y a peu ce joli wall wash à leds conçu pour être utilisé dans toutes situations, y compris pour affronter les éléments hostiles en extérieur. Certains gros prestataires comme Impact Evénement en ont rentré immédiatement en parc. Nous l’avons testé.

Présentation de l’engin

[private]

Jocelyn Morel discrètement photographié en cours de test

Il s’agit de ce que l’on appelle un wall wash, reconnaissable à son panneau rectangulaire de 46 cm de large par 29 de haut et plat de 16 cm, accueillant 40 sources led. Un appareil vraiment compact au vu de ses capacités de lumière. Nous l’avons mesuré et essayé sur le plateau d’Impact à Longjumeau.
Le panneau de leds est orientable en TILT sur 90°, avec un serrage par molettes latérales, une de chaque côté de l’axe. Il est recouvert d’une plaque transparente étanche qui protège les sources. L’arrière du panneau laisse voir le volumineux radiateur de refroidissement des leds – une belle pièce d’aluminium moulé – et les trois ouvertures nervurées de ventilation interne.
Classé IP65 le W600 est particulièrement adapté à un usage en extérieur, même longue durée, voire en fixe pour une mise en lumière architecturale.
La base de l’étrier en acier forme le socle de l’appareil. Il comporte l’électronique et le panneau de connectique ainsi que l’afficheur OLED du menu de configuration et ses 4 touches de navigation.

Vue de la base, des connecteurs, de l’afficheur et des ventilations

Les connecteurs sont protégés par des petits capots caoutchoutés imperdables permettant d’assurer l’étanchéité. Il y a une entrée et sortie True1 pour l’alimentation et le repiquage d’alim vers d’autres machines, et une entrée et sortie XLR 5 points pour le raccordement au signal DMX.
Une petite antenne dépasse à l’intérieur de l’étrier ; c’est celle du récepteur DMX,  développé en partenariat avec Wireless Solution, qui permet de piloter sans fil le W600, et même ceux qui seraient chaînés à la suite. L’appareil est pratique à manipuler, il se prend en main facilement et donne une belle impression de solidité générale.

Chaque source est équipée d’une multipuce Cree de 15 watts et propose un mélange natif Rouge, Vert, Bleu et Blanc. Les 40 leds sont classiquement soudées sur un large circuit, chacune surmontée de son collimateur qui vient prendre précisément sa place grâce à un système de détrompeur : deux petits ergots viennent se loger dans des orifices percés dans le circuit.

Le collimateur de chaque source et ses deux petits cylindres de détrompage.

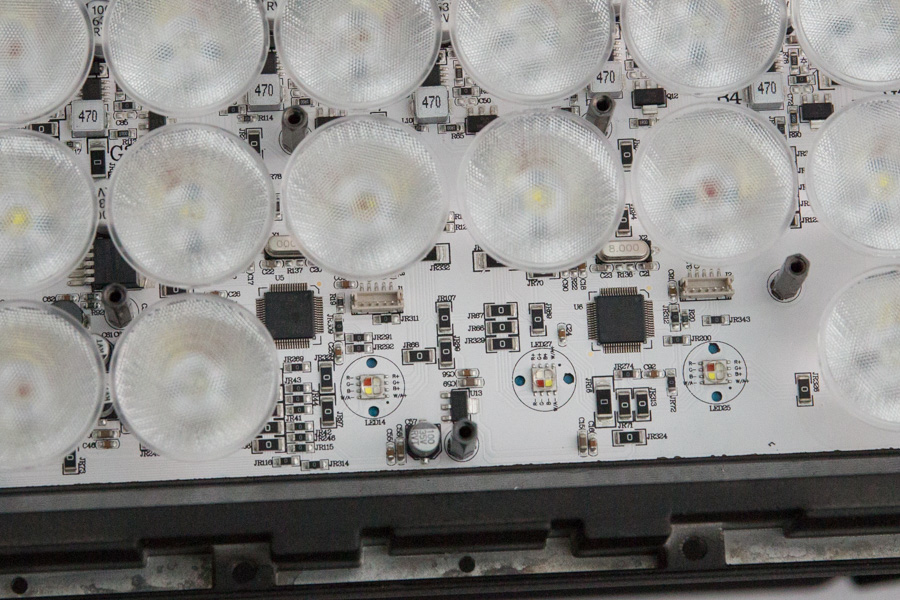

Le circuit avec les sources led Cree RGBW de 15 watts. En bas de l’image, on a retiré 3 collimateurs pour voir les multipuces RGBW.

Un masque en métal vissé sur colonnettes maintient les collimateurs en place et la plaque de sortie transparente étanchéifie l’ensemble via un joint spécifique.

En bas de l’image, le masque de métal qui maintient les collimateurs et dessus la plaque de sortie.

Usons du DMX, et des modes…

Utilisation du menu

Pour le pilotage, il y a 7 modes différents. Du mode deux canaux avec un canal de dimmer et un canal réglant du full blanc de chaud à froid, jusqu’à un mode à 15 canaux avec des macros et des canaux d’accès aux réglages de courbes de dimmer et de configuration avancée de la machine, il conviendra de choisir celui qui est le plus approprié à vos besoins. Dans tous ces modes, beaucoup se ressemblent à un ou deux paramètres près et donc il ne me semble pas très intéressant d’en proposer autant… Bref…

La lumière du Zenit

Le champ de lumière du Zenit W600 est large et chute de façon progressive en s’éloignant du centre. Il étale ses nombreux lux avec une certaine douceur et sera assez facile à raccorder. Pour ce type de lanterne, c’est impeccable.

Plaque diffusante à clipser magnétiquement sur l’avant de l’appareil.

Cameo propose en option 4 plaques pour faire varier l’angle de diffusion : 25°, 45°, 100° et également un asymétrique 60x 10° qui assure un étale linéaire pour une couverture plus allongée.
Le montage en est extrêmement simple puisqu’il s’agit d’une plaque qui se “colle” instantanément à la façade avec précision grâce à des aimants puissants.

Comme ça ! (©cameo)

C’est vraiment pratique et ça tient. Il y aura juste une petite élingue de sécu à ajouter par sécurité dans certaines circonstances.
Le W600 est aussi livrable avec un module barndoors optionnel à 4 volets, également maintenu par aimantation en face avant.

Sous la base du projecteur, 4 inserts permettent de clipser des omégas Camlock (fournis en standard) pour son accroche dans toutes les positions possibles, à commencer par la tête en bas sur un pont. Si un usage extérieur est tout indiqué, son usage intérieur ne l’est pas moins, sur une scène de concert pour éclairer une structure, un décor, un élément d’architecture…

Le W600 installé sur un pont, on voit ses omegas.

Et comme le W600 est compact, qu’il a de la pêche, qu’il consomme au maximum 565 W et que les différents diffuseurs qu’il propose permettent des couvertures très variées, cette machine me paraît vraiment avoir de sérieux atouts pour réaliser de grosses colorisations en événementiel.
On peut la dissimuler pour éclairer une halle, un porche, une façade et même des espaces de cocktails ou de réception en l’accrochant sur un grill. Son poids relativement léger (13 kg) autorise une installation facile vraiment partout, dans toutes les positions, bref, on peut faire beaucoup de choses avec.

Faisceau natif “annoncé” 18° pour un champ de 35°

Le même angle à contre.

Nous l’avons essayé dans différentes configurations, dont celles d’un éclairage de cyclo, et effectivement il a toute la puissance nécessaire pour ce type d’usage, une belle couverture, et les angles qu’il propose permettent vraiment de faire de beaux aplats de couleurs à différentes distances.

Le faisceau avec diffuseur 100°

Avec diffuseur 100° à contre-jour

Les couleurs, puisqu’on en parle, sont vraiment belles et se mélangent très bien. C’est propre et limpide. Le mode strobe fait aussi parti des atouts. La puissance lumineuse délivrée est telle que cela peut créer des effets spectaculaires.

Couleurs de blanc à dark CTO à contre-jour.

Le W600 permet une gradation de la lumière suivant 4 courbes différentes. Nous avons mesuré la courbe “en S” qui est très proche de notre projecteur traditionnel de référence. La réponse est excellente et permet une montée ou disparition de la lumière propre et sans à-coups même aux plus bas pourcentages.

Courbe du dimmer “S” de 0 à 100 %

Courbe du dimmer “S” de 0 à 10 %

Les mesures photométriques

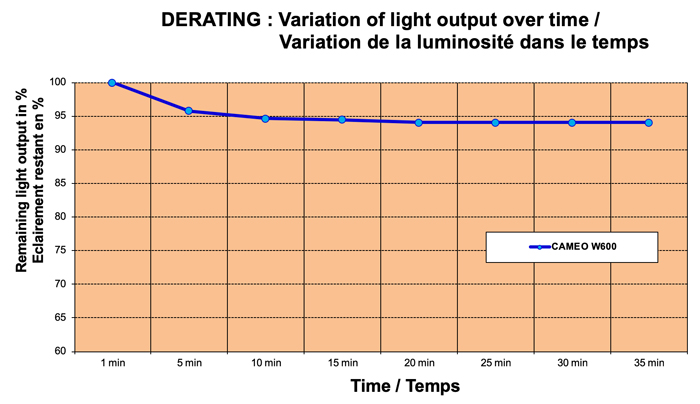

Derating

Un derating de 6 % pour une lanterne compacte de cette puissance est un excellent résultat qui témoigne d’une bonne gestion de la température.

Commençons nos investigations par le derating pour avoir une idée précise de l’atténuation de la lumière en fonction du temps de chauffe, dans les pires conditions car nous allumons toutes les diodes à pleine puissance.
L’éclairement mesuré au centre se stabilise en 5 minutes et ne descend pas en dessous de 6 % ce qui est excellent pour ce type de projecteur.

Pourcentage des couleurs par rapport au blanc full RGBW

Flux

Pour déterminer le diamètre du faisceau qui conduit à l’angle de diffusion, nous avons pris en compte les positions sur nos 2 axes où l’on mesure le 1/10e de la valeur d’éclairement au centre. Nous obtenons un angle de 37°. En prenant en compte la moitié de la valeur au centre I/2, nous obtenons un angle de 21° qui se rapproche des 18° annoncés par le fabricant.

A 5 mètres, l’éclairement au centre atteint 5 200 lux à froid (4 900 lux après derating) et nous calculons un flux de 20 000 lumens (18 850 lumens après derating). Cette machine est puissante.

Conclusion

Il s’agit d’un beau produit simple et efficace qui a l’avantage d’être parfaitement adapté à toutes les conditions, y compris en extérieur. Cette machine est puissante, compacte et va très certainement obtenir de très belles places dans les parcs des prestataires événementiels, tant pour “couvrir” de l’espace, que pour mettre en valeur de l’architecture, ou coloriser une surface. Ce W600 sera aussi très apprécié pour ses capacités à fournir de l’effet là où on a besoin “d’envoyer de la lumière” et de la faire jouer.
