Chauvet met le paquet depuis un certain temps sur les produits professionnels, en proposant des projecteurs innovants et efficaces. Sa gamme Ovation à sources leds reprend les plus grands standards de projecteurs traditionnels. Nous avons choisi de tester la découpe E 260 en version blanc chaud.

Découpe Chauvet Ovation E 260 WW

L’appareil

[private]

La E 260 existe en plusieurs versions, la WW, Warm White, blanc chaud et la CW, Cold White, blanc froid. Nous avons testé la E 260 WW, dont nous avons mesuré la température de couleur à 3250K, et un IRC de 97. Déjà, ça cause…
L’engin se présente sous la forme de deux pièces bien distinctes : La boîte à lumière et l’objectif. La boîte à lumière comporte la source, son système de refroidissement, ainsi que l’électronique.
Elle est livrée avec un nez équipé d’une série de 4 couteaux et permettant l’adaptation d’objectifs à angle fixe (14°, 19°, 26°, 36°, 50°). Elle reçoit aussi directement deux objectifs zoom (15° à 30°, et 25° à 50°) eux-mêmes équipés de couteaux. Nous avons testé la machine en configuration zoom 15° – 30°.

Conception intérieure / extérieure de la machine

La machine est longue et effilée, son objectif accentuant son allure de découpe à focale longue. L’étrier, très long, prend de l’espace vers le bas lorsqu’elle est accrochée (environ 40 cm), mais offre la possibilité d’orienter la découpe sans obstacle notamment pour la positionner en perroquet ou tout simplement en douche.
L’objectif s’insère dans un rail circulaire, un peu à la manière d’un objectif photo, avec un quart de tour, et se verrouille par deux molettes situées sur la boîte à lumière. Le serrage se fait hélas directement avec le bout des vis qui viennent coincer le rail de l’objectif, ce qui fait que très rapidement, on finit par entamer l’alu à différents endroits.
Il suffirait d’un système de cales arrondies sur l’extrémité des vis, pour serrer sans dommage. Sur le dessus de la boîte à lumière, se trouve un large anneau pour l’accroche d’une élingue de sécurité.

En démontant l’appareil, nous accédons à l’intérieur de la boîte à lumière. Celle-ci est vaste et aérée. L’avant laisse place à la grosse optique de sortie de lumière, fixée à l’aide de 4 vis directement devant la source led.

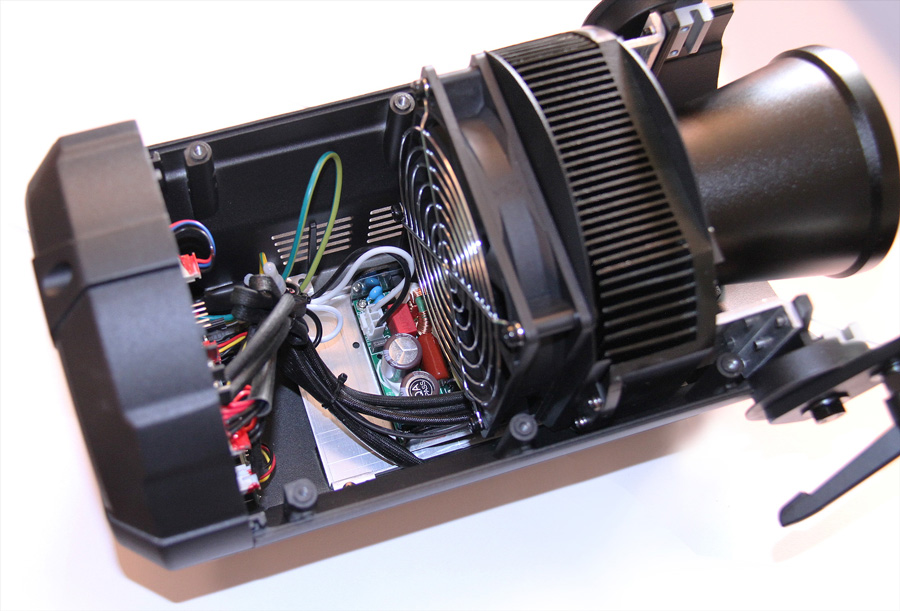

L’intérieur de la boîte à lumière. On voit à droite le bloc optique dans son barillet conique, le radiateur de refroidissement sur lequel est monté le ventilateur.

Cette source, d’un diamètre d’environ 3 centimètres, est montée via de la pâte thermique sur un énorme radiateur, lui-même équipé d’un gros ventilateur reprenant la quasi-totalité de sa surface arrière. L’alimentation se situe au fond de la boîte, et la carte de gestion contre la face arrière.

A l’arrière se trouve une poignée pour manipuler le projecteur, le panneau de connecteurs et les commandes du menu. L’alimentation s’effectue à cet endroit sur une entrée PowerCON doublée d’une sortie (rappelons que l’engin consommant moins de 250 W, vous pouvez en ponter quelques-unes sur une ligne de direct !), et le raccordement DMX entrée / sortie en XLR3 et XLR5 est aussi doublé.

La source LED mise à nue et à côté, le bloc optique.

La partie objectif est très classique et reprend le mode de fonctionnement assez connu sur certains standards du trad, à savoir, la double molette pour faire circuler les chariots de lentilles zoom et focus, avec le deuxième paramètre réglable par le déploiement d’une manivelle située sur la grosse molette. Le réglage est franc, souple, et précis.
Une trappe de visite latérale qui se ferme avec une simple vis imperdable, permet d’accéder facilement aux lentilles pour les nettoyer. Par contre, nous ne voyons aucun moyen de sécuriser la chute accidentelle éventuelle de l’objectif. Une petite élingue le raccordant à la boîte à lumière aurait été la bienvenue.

Juste devant les couteaux, se trouve une trappe glissante tenue par deux vis imperdables permettant d’accéder à l’emplacement prévu pour recevoir un porte-gobo. La trappe refermée, permet d’éviter toute fuite de lumière. Les couteaux sont bien étudiés. Rentrés complètement, ils ne dépassent pas du champ max de la machine. Autrement dit, lorsque vous posez la découpe à plat, vous ne risquez pas de tordre l’extrémité des couteaux… Si, si, ça arrive souvent !
La course des lames permet très classiquement d’obtenir toutes les formes voulues, leur manipulation est aisée, rien ne coince (bon, l’appareil est neuf, ça serait malheureux…),
Le nez de la découpe peut tourner et permettre ainsi la rotation de la fenêtre des couteaux, afin de travailler “en losange” si nécessaire. Un porte filtre vient terminer le descriptif de l’engin, il permet de placer des gélatines avec un diamètre de sortie de lumière de 17 cm.

Différentes vues du faisceau. On distingue dans l’ombre l’éclairagiste de théâtre Karine Tison sur sa tour, aux réglages.

Ce qu’il y a au menu

L’accès aux fonctions de configurations de l’E 260 WW se fait par l’intermédiaire d’un petit écran et de 4 boutons. Vous pouvez choisir le mode de contrôle (1, 2, 3, ou 6 canaux),
“6 canaux pour une découpe d’une seule couleur ?” S’interrogeront certains d’entre vous… Hé oui chers amis !
Les 6 canaux du mode étendu proposent outre un dimmer en 16 bits (avec un “fine” donc), l’accès à un canal de strobe, à un canal “auto-programs” qui permet de déclencher différents “clignotements” programmés, un canal pour régler la vitesse des dits “auto-programs”, et un canal pour configurer à distance les 4 différents modes de dimmer, allant du OFF jusqu’aux courbes 1,2, et 3.
– Le mode 3 canaux se compose en dimmer + dimmer fine et un canal de strobe,
– Le mode 2 canaux se limite au dimmer + dimmer fine et le mode 1 canal assure une gradation de 0 à 100 %.

Courbe du dimmer de 0 à 100 %

Courbe du dimmer de 0 à 10 %

Dans le menu, le mode “static”, permet d’accéder au contrôle direct pour un fonctionnement en mode local (dimmer et strobe), et le projecteur garde cette info, même éteint. C’est ainsi que vous pouvez le configurer et ensuite allumer le projecteur quand bon vous semble via un direct (j’ai bien dit un direct ! Attention, pas un gradateur !) et il reprend immédiatement son état défini à l’avance. Bien utile en applications architecturale, déco, ou en muséographie par exemple.

Le “Dimmer mode” vous permet d’affecter à votre projecteur 4 courbes de dimmer différentes. Nous y reviendrons. Vous pouvez dans “LED Frequency”, choisir la fréquence de balayage des leds parmi 6 valeurs (de 600 Hz à 25 kHz). Pour certaines prises de vues, ça peut être utile aussi. Et vous avez accès également à des infos sur la durée de fonctionnement de l’appareil, le paramétrage du rétroéclairage de l’écran, etc. Bref, tout ce qu’il faut et plus encore pour configurer ce joli projo !

Les mesures

Courbe de derating. L’éclairement se stabilise rapidement.

Nous allumons le projecteur à pleine puissance et faisons une mesure de l’éclairement au centre toutes les 5 minutes pour tracer la courbe de derating, autrement dit d’atténuation de la lumière due à l’échauffement.
La lumière se stabilise entre 5 et 10 minutes avec une atténuation de 7 % ce qui est très bon.

Nous pouvons alors pratiquer les mesures photométriques pour un angle de 20° qui conduisent au flux de la machine.

A 5 mètres de la cible, l’éclairement au centre atteint 11 180 lux à froid et 10 400 lux après derating. Nous obtenons un flux de 13 280 lumens à froid et 12 340 après derating à partir d’une unique source led de 230 W ! Plus que certaines équivalences en lampe 2 000 W !
C’est une grosse surprise car si on sait que de nombreuses sources à leds sont maintenant capables de performances tout à fait étonnantes, on ne s’attendait pas forcément à une telle “patate” sur ce produit.

La lumière

Jocelyn Morel, l’auteur de cet article, dans la lumière de l’Ovation E 260 WW. Le gril est perché à 5 m, et l’angle réglé à environ 20°.

La lumière est propre bien que sa répartition ne soit pas parfaitement homogène à toutes les ouvertures de zoom. Si en zoom serré c’est impeccable, en large, on a un peu plus de lumière au centre tout de même. Le principe optique de cette machine doit être à l’origine de ce phénomène.
Nous pouvons d’ailleurs observer dans le brouillard, en sortie de faisceau, une sorte de “bâton” de lumière qui vient se former au centre du rayon (comme un faisceau dans le faisceau), et qui est légèrement visible sur quelques dizaines de centimètres devant la lentille.
Quoi qu’il en soit, ça n’est pas un réel défaut, et ça ne pose pas de réel problème. Ça fait juste partie des caractéristiques de la machine.
Le flux est globalement bien canalisé, les mises au net sont franches et précises. Le faisceau serré demande tout de même au moins 6 mètres de distance pour un net au plus serré sans la moindre irisation.

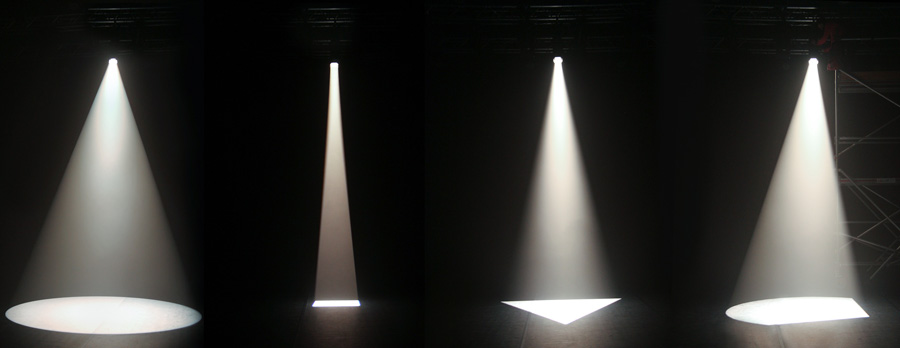

Différents aspects du faisceau

En dessous, une très légère irisation orangée vient fermer le bord du faisceau. À partir d’environ 17°, le phénomène disparaît. Comme vu plus haut, les couteaux sont efficaces. Le net sur l’ensemble des lames est vraiment très propre, à distance courte ou longue.

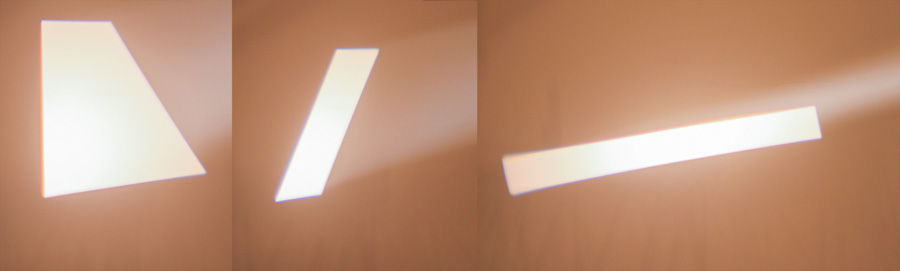

Exercice difficile pour une découpe : faisceau tirant en biais (ici environ à 45°) sur une surface inclinée, et compromis de netteté à faire. Notre Ovation s’en sort admirablement.

Question gradation, nous avons essayé les différents modes de dimmers. Le mode OFF respecte l’immédiateté de la LED, avec une réponse cinglante et nette tant à l’allumage qu’à l’extinction. Les 3 autres modes, procurent différentes émulations de la courbe d’un projecteur halogène avec une inertie plus ou moins rapide. La simulation est très efficace et réaliste.

Protections anti-pluie de la version IP65

Autre chose intéressante à savoir, il existe une version IP65 de cette découpe. Elle diffère du modèle classique essentiellement par la présence de petits capuchons souples qui viennent assurer l’étanchéité des câblages et des prises.
Mais également par une coque étudiée différemment pour permettre un refroidissement sans que l’eau ne puisse s’introduire par ruissellement.

Conclusion

Une bien belle réalisation qui délivre une puissance lumineuse remarquable. L’avenir du “traditionnel” est en marche avec tout ce qu’attend l’éclairagiste d’une découpe utile et bien fichue en 2019 et parée pour de longues années.
